1

范围

本规范规定了公司使用的三坐标标测量机操作方法及注意事项。

本规范适用于

PC-DMIS

三坐标测量机。

2

测量的技术保障条件

2.1

熟悉产品零件图、工艺要求和相关的技术文件以及产品的精度验

收标准，

分析产品结构，

了解零件装配关系和技术要求，为测量做好必要的

技术准备。

2.2

测量环境的要求：测量室内环境的温度、湿度、防尘等必须符合

相应的规定，保证测量温度在

20

°±

2

°、湿度在

40%

～

70%

之间。

2.3

测量零件的要求：零件在测量前必须用汽油清洗干净，无毛刺、外

观无明显缺陷、无锈蚀情况。

2.4

测量前按照图纸工艺要求，明确测量的项目，做相应的一些技术准

备

1

范围

本规范规定了公司使用的三坐标标测量机操作方法及注意事项。

本规范适用于

PC-DMIS

三坐标测量机。

2

测量的技术保障条件

2.1

熟悉产品零件图、工艺要求和相关的技术文件以及产品的精度验

收标准，

分析产品结构，

了解零件装配关系和技术要求，为测量做好必要的

技术准备。

2.2

测量环境的要求：测量室内环境的温度、湿度、防尘等必须符合

相应的规定，保证测量温度在

20

°±

2

°、湿度在

40%

～

70%

之间。

2.3

测量零件的要求：零件在测量前必须用汽油清洗干净，无毛刺、外

观无明显缺陷、无锈蚀情况。

2.4

测量前按照图纸工艺要求，明确测量的项目，做相应的一些技术准

备

三坐标测量的相关产品有哪些？

    行 程： X轴 2500 mm

    Y轴 1500 mm

    Z轴 1000 mm

 结构型式：三轴花岗岩、四面全环抱的德式活动桥式结构

 传动方式：直流伺服系统 + 预载荷高精度空气轴承

 长度测量系统：RENISHAW开放式光栅尺，分辨率为0.1μm

 机 台：高精度（00级）花岗岩平台

 使用环境：温度(20±2)℃，湿度40%-70% ，温度梯度1℃/m，温度变化 1℃/h

 空气压力：0.4 MPa - 0.6 Mpa

 空气流量：30 L/min – 50 L/min

 整机尺寸(LWH)：3.7m X 2.7 m X 3.3 m

   机台承重：3500 kg ，整机重量：9000 Kg

 空间测量精度：（2.1+L/350）μm

   产品的主要配件：校正球、校正块、光栅尺尺、探针、控制器、测量软件等等。

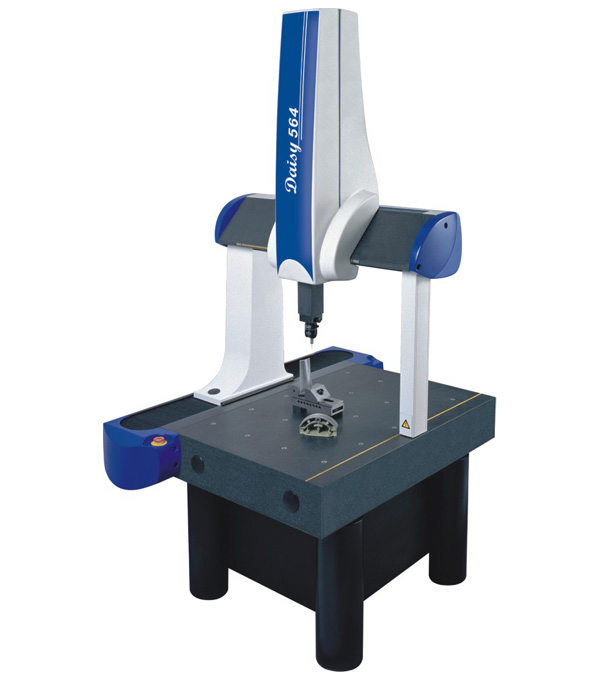

•                                        JZB564型手动三坐标测量机
