JZB564型手动三坐标测量机的详情简述
[2015-08-03]

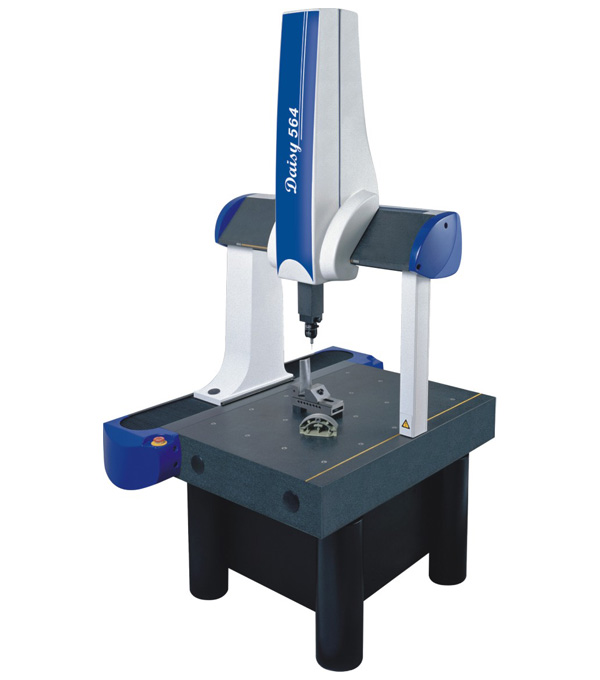

                                                 JZB564型手动三坐标测量机


  JZB564型手动三坐标测量机的详情简述:

   01、机型名称:JZB564s三坐标测量机

02:测量范围:500㎜×600㎜×400㎜

03:空间尺寸:1046㎜×958㎜×2246㎜

04:最大载荷:500kg

05:重    量: 850kg

06、测头系统:

RENISHAW  MH20i手动双旋转可分度测头系统

        技术参数:测头部分      TP20测力模块一个

        感应方向                ±X    ±Y   ﹢Z

        测头座分度机构:

        绕 A轴(水平轴)        范围 0°~90°最小步距15°

        绕B轴(铅垂轴)         范围±180°   最小步距15°

        空 间 位 置              168个

        重量                     210g

07.精度指标:

             长度计量系统:   国外进口精密光栅尺

       测量范围:       500X600X400(mm)

       示值误差:       (3.0+L/250)um
